货号:

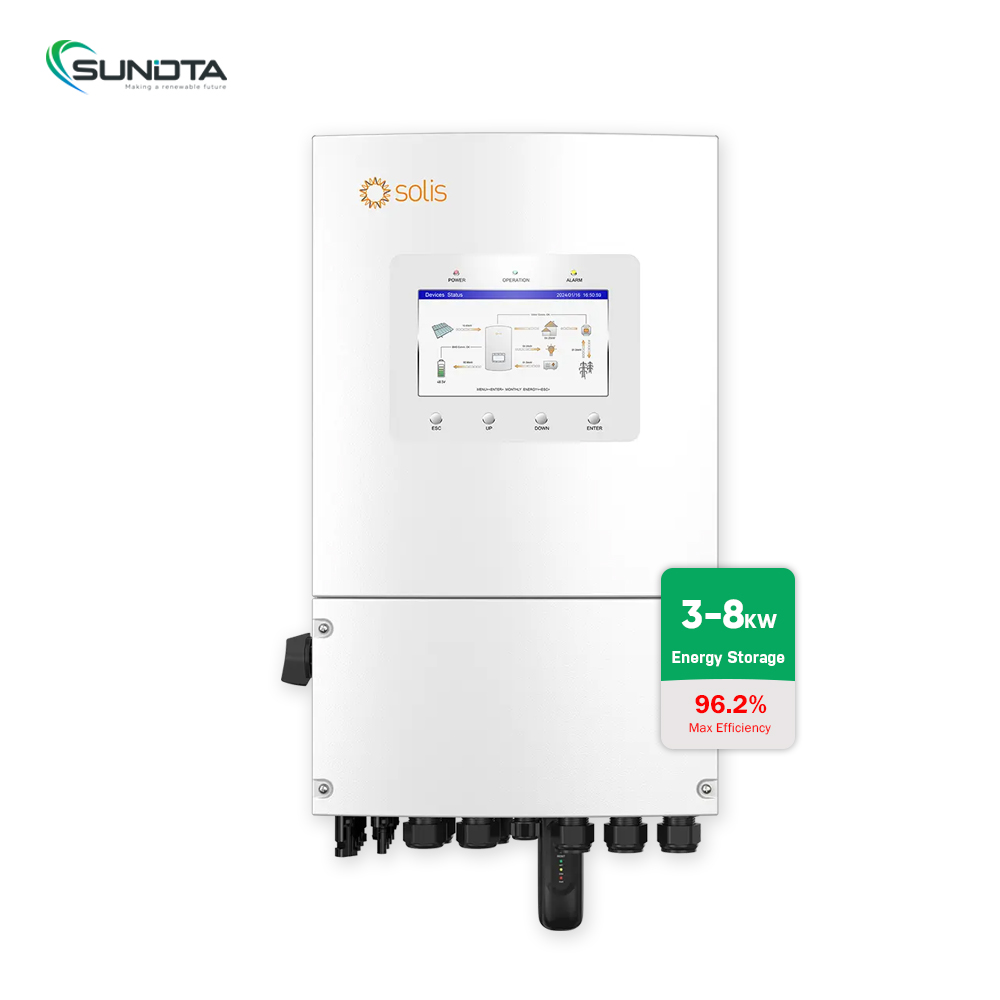

S6-EH1P(3-8)K-L-PLUS模型:
S6-EH1P(3-8)K-L-PLUS输出电压:
220 V / 230 V最大输出功率:
8 kVA光伏输入电压:
500 V电池电压:
40 - 60 V重量:
23kg方面:
335 × 560 × 253 mm展示:
7.0
S6-EH1P(3-8)KL-PLUS 系列储能逆变器适用于户用光伏储能系统，支持高达32A的MPPT电流输入，适用于各种大功率光伏板；6段定时充放电功能，集成电池处理和保护功能，对电池更加友好。并可支持多台逆变器并联，组成单相或三相系统，最大功率可达48kW。配备UPS切换功能，并提供独立的发电机接口，使能源应用更加可靠。该产品为户用储能系统等高功率场景提供解决方案。
主要特点：
1. 10秒200%过载能力；
2、多台逆变器可以共同运行，组成微电网；
3. 兼容发电机，延长电网停电时的备用时间；
4、支持双备份端口，实现关键负载和非关键负载的智能控制；
5.自动切换时间<4ms，实现市电与备电的无缝切换；
6.确保出色的电源稳定性，使负载不受弱电网或发电机供电波动的影响。
| 数据表 | S6-EH1P(3-8)KL-PLUS | ||||
| 模型 | 3千 | 3.6千 | 5公里 | 6千 | 8K |
| 输入直流（PV侧） | |||||
| 建议最大光伏阵列尺寸 | 6千瓦 | 7.2千瓦 | 10千瓦 | 12千瓦 | 16千瓦 |
| 最大可用光伏输入功率 | 4.8千瓦 | 5.76千瓦 | 8千瓦 | 9.6千瓦 | 12.8千瓦 |
| 最大输入电压 | 500伏 | ||||
| 额定电压 | 330伏 | ||||
| 启动电压 | 90伏 | ||||
| MPPT电压范围 | 90 - 435 伏 | ||||
| 最大输入电流 | 16 安 / 16 安 | 32 安 / 32 安 | |||
| 最大短路电流 | 20 安 / 20 安 | 40 安 / 40 安 | |||
| MPPT数量/最大输入组串数 | 2 / 2 | 2 / 4 | |||
| 电池 | |||||
| 电池类型 | 锂离子/铅酸电池 | ||||
| 电池电压范围 | 40 - 60 伏 | ||||
| 最大充电/放电功率 | 3千瓦 | 3.6千瓦 | 5千瓦 | 6千瓦 | 8千瓦 |
| 最大充电/放电电流 | 70 一 | 80 安 | 112 一 | 135 一 | 190 一 |
| 沟通 | CAN/RS485 | ||||
| 输出交流电（电网侧） | |||||
| 额定输出功率 | 3千瓦 | 3.6千瓦 | 5千瓦 | 6千瓦 | 8千瓦 |
| 最大视在输出功率 | 3千伏安 | 3.6千伏安 | 5千伏安 | 6千伏安 | 8千伏安 |
| 运营阶段 | 液氮/聚乙烯 | ||||
| 额定电网电压 | 220伏/230伏 | ||||
| 额定电网频率 | 50赫兹/60赫兹 | ||||
| 额定电网输出电流 | 13.7 安/13.1 安 | 16.4 安/15.7 安 | 22.8 安/21.8 安 | 27.3 安/26.1 安 | 36.4 安/34.8 安 |
| 最大输出电流 | 13.7 安/13.1 安 | 16.4 安/15.7 安 | 22.8 安/21.8 安 | 27.3 安/26.1 安 | 36.4 安/34.8 安 |
| 功率因数 | > 0.99（0.8 领先 - 0.8 滞后） | ||||
| 谐波失真 | < 2% | ||||
| 输入交流电（电网侧） | |||||
| 输入电压范围 | 187 - 253 伏 | ||||
| 最大输入电流 | 21 A | 25 一 | 三十二 | 40 一 | 50 安 |
| 频率范围 | 45 - 55赫兹/55 - 65赫兹 | ||||
| 输出交流电（备用） | |||||
| 额定输出功率 | 3千瓦 | 3.6千瓦 | 5千瓦 | 6千瓦 | 8千瓦 |
| 最大视在输出功率 | 2倍额定功率，10秒 | ||||
| 备用开关时间 | < 4 毫秒 | ||||
| 额定输出电压 | 电源/零线/地线，220伏/230伏 | ||||
| 额定频率 | 50赫兹/60赫兹 | ||||
| 额定输出电流 | 13.7 安/13.1 安 | 16.4 安/15.7 安 | 22.8 安/21.8 安 | 27.3 安/26.1 安 | 36.4 安/34.8 安 |
| 最大交流通过电流 | 三十五 | 三十五 | 40 一 | 40 一 | 50 安 |
| THDv（@线性负载） | < 2% | ||||
| 输入生成器 | |||||
| 最大输入功率 | 3千瓦 | 3.6千瓦 | 5千瓦 | 6千瓦 | 8千瓦 |
| 最大输入电流 | 13.7 安/13.1 安 | 16.4 安/15.7 安 | 22.8 安/21.8 安 | 27.3 安/26.1 安 | 36.4 安/34.8 安 |
| 额定输入频率 | 50赫兹/60赫兹 | ||||
| 效率 | |||||
| 最大效率 | 96.2% | ||||
| 欧盟效率 | 96.1% | ||||
| BAT 通过 PV/AC 充电，效率最高 | 95.3% / 93.9% | ||||
| BAT放电至AC最大效率 | 93.8% | ||||
| 保护 | |||||
| 接地故障监测 | 是的 | ||||
| 直流反极性保护 | 是的 | ||||
| 集成 AFCI 2.0 | 选修的 | ||||
| 防护等级/过压类别 | I / II（PV 和 BAT）、III（MAINS 和 BACKUP 和 GEN） | ||||
| 一般数据 | |||||
| 尺寸（宽 × 高 × 深） | 335 × 560 × 253 毫米 | ||||
| 重量 | 23公斤 | 23.5公斤 | |||
| 拓扑 | 高频隔离（用于电池） | ||||
| 工作环境温度范围 | -40～+60℃ | ||||
| 防护等级 | IP66 | ||||
| 噪音排放（典型值） | < 65 分贝 (A) | ||||
| 冷却概念 | 自然冷却 | 智能风冷 | |||
| 最大运行高度 | 3000米 | ||||
| 电网连接标准 | NRS 097-2-1、IEC 62116、IEC 61727、IEC 60068、IEC 61683、EN 50530、MEA、PEA、NBR 16149、NBR 16150、G98、CEI 0-21 | ||||
| 安全/EMC标准 | IEC/EN 62109-1/-2、EN 61000-6-2/-3 | ||||
| 特征 | |||||

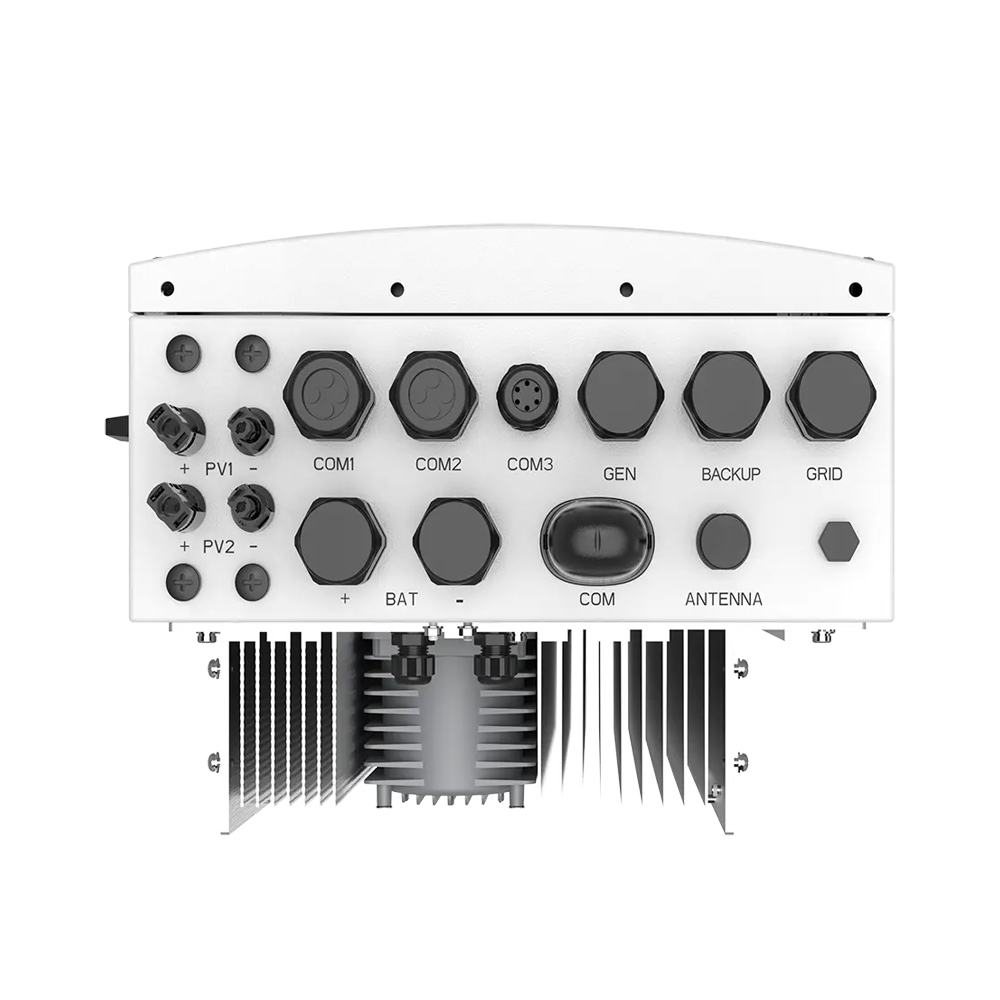

| 直流连接 | MC4插头（PV端口）/接线端子（BAT端口） | ||||
| 交流电连接 | 接线端子 | ||||
| 展示 | 7.0英寸液晶显示屏、蓝牙+APP | ||||
| 沟通 | RS485、CAN、可选：Wi-Fi、GPRS、LAN | ||||
