你要买什么?
模型:
S6-EH3P(80-125)K10-NV-YD-H输出电压:
220 V / 380 V, 230 V / 400 V最大输出功率:
125kW光伏输入电压:
1000V重量:
170 kg方面:
174 × 814 × 400 mm

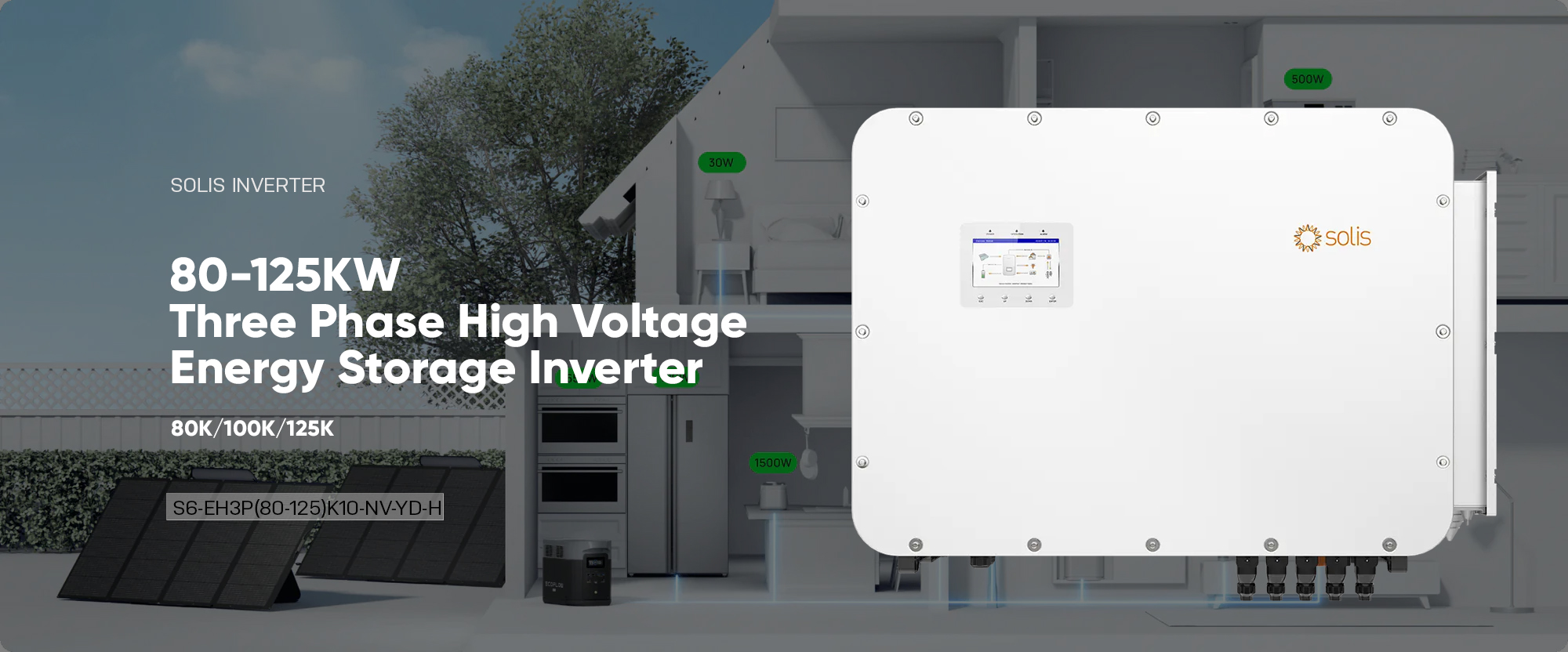

高压储能逆变器
隆重推出 S6-EH3P(80-125)K10-NV-YD-H 系列。这款高压三相储能逆变器适用于商业应用。该系列逆变器在两个独立控制的电池端口上拥有 100A+100A 的最大充电/放电电流，并集成 10 个 MPPT，串流电流容量高达 20A，确保提供无与伦比的电力输出。无论并网还是离网应用，S6-EH3P(80-125)K10-NV-YD-H 系列都支持最多六台设备的并联运行，其备用端口可在短时间内支持 2.0 倍过载。凭借其宽电压范围，这款最新产品系列可与多种电池阵列兼容，并在“自用”和“发电”模式下提供峰值调节控制。
特征：
灵活且可扩展
1.兼容主流锂电池；
2. 支持Solis C&I电池解决方案；
3.使用并联和交流耦合轻松扩展系统容量。
高性能
1.支持100%三相不平衡输出
2. 200%光伏输入容量，最大限度提高太阳能利用率；
3.离网模式下最大200%过载能力；
4. 充电、放电电流高达200A；
5.切换时间<10ms。
简单快速的配置
1. 7英寸液晶屏，提供直观的用户体验
2. 支持蓝牙应用程序，设置快捷方便
| 数据表 |
S6-EH3P(80-125)K10-NV-YD-H
|
||
| 模型 | 8万 | 10万 | 12.5万 |
| 输入直流电（PV侧） | |||
| 建议最大光伏阵列尺寸 | 160千瓦 | 200千瓦 | 240千瓦 |
| 最大可用光伏输入功率 | 160千瓦 | 200千瓦 | 240千瓦 |
| 最大输入电压 | 1000伏 | ||
| 额定电压 | 600伏 | ||
| 启动电压 | 180伏 | ||
| MPPT电压范围 | 150 - 950 伏 | ||
| 最大输入电流 | 10×42A | ||
| 最大短路电流 | 10 × 60 安 | ||
| MPPT数量/最大输入组串数 | 10 / 20 | ||
| 电池 | |||
| 电池类型 | 锂离子 | ||
| 电池电压范围 | 300 - 950 伏 | ||
| 最大充电/放电电流 | 200A/100A+100A | ||
| 电池端口数量 | 2 | ||
| 每个端口最大充/放电电流 | 100 安 | ||
| 沟通 | CAN/RS485 | ||
| 输出交流电（电网侧） | |||
| 额定输出功率 | 80千瓦 | 100千瓦 | 125千瓦 |
| 最大视在输出功率 | 80千伏安 | 100千伏安 | 125千伏安 |
| 额定电网电压 | 3/N/PE，220V/380V，230V/400V | ||
| 额定电网频率 | 50赫兹/60赫兹 | ||
| 额定电网输出电流 | 152 安/144.3 安 | ||
| 功率因数 | >0.99（0.8 领先 - 0.8 滞后） | ||
| 谐波失真 | < 3% | ||
| 输入交流电（电网侧） | |||
| 最大输入电流 | 250 安 | ||
| 输出交流电（备用） | |||
| 额定输出功率 | 80千瓦 | 100千瓦 | 125千瓦 |
| 最大视在输出功率 | 1.2倍额定功率，10分钟；1.4倍额定功率，100秒；1.6倍额定功率，10秒；2倍额定功率，200毫秒 | ||
| 备用开关时间 | < 10 毫秒 | ||
| 额定输出电压 | 3/N/PE，220V/380V，230V/400V | ||
| 额定频率 | 50赫兹/60赫兹 | ||
| THDv（@线性负载） | < 2% | ||
| 效率 | |||
| 最大效率 | 97.6% | ||
| 欧盟效率 | 97.2% | ||
| BAT 充电/放电至 AC 最大效率 | 97.0% | ||
| 保护 | |||
| 防孤岛保护 | 是的 | ||
| 输出过流保护 | 是的 | ||
| 短路保护 | 是的 | ||
| 集成直流开关 | 是的 | ||
| 直流反极性保护 | 是的 | ||
| 电涌保护 | 直流 II 型 / 交流 II 型 | ||
| 集成 AFCI 2.0 | 选修的 | ||
| 防护等级/过压类别 | 一/二 | ||
| 一般数据 | |||
| 最大允许相位不平衡（电网和备用） | 100% | ||
| 每相最大功率（电网和备用） | 26.66千瓦 | 33.33千瓦 | 41.66千瓦 |
| 尺寸（宽 × 高 × 深） | 1174 × 814 × 400 毫米 | ||
| 重量 | 170公斤 | ||
| 拓扑 | 无变压器 | ||
| 工作环境温度范围 | -25～+60℃ | ||
| 防护等级 | IP66 | ||
| 冷却概念 | 智能风冷 | ||
| 最大运行高度 | 3000米 | ||
| 电网连接标准 | VDE-AR-N 4105/VDE V 0124、EN 50549-1&2/EN 50549-10 | ||
| 安全/EMC标准 | IEC/EN 62109-1/-2、IEC/EN 61000-6-2/-4、EN 55011 | ||
| 特征 | |||
| 光伏连接 | MC4快速连接插头 | ||
| 电池连接 | 端子连接器 | ||
| 交流电连接 | 接线端子 | ||
| 展示 | 7.0英寸液晶显示屏、蓝牙+APP | ||
| 沟通 | CAN、RS485-115200、以太网、可选：Wi-Fi、蜂窝网络、LAN | ||
