你要买什么?
货号:
S6-EH3P(12-20)K-H模型:
S6-EH3P(12-20)K-H输出电压:
3/N/PE, 220 V / 380 V, 230 V / 400 V最大输出功率:
12-20kVA光伏输入电压:
Max.1000V电池电压:
120-800V重量:
35.2Kg方面:
563 × 546 × 250 m展示:
LCD Display保修单:
25years

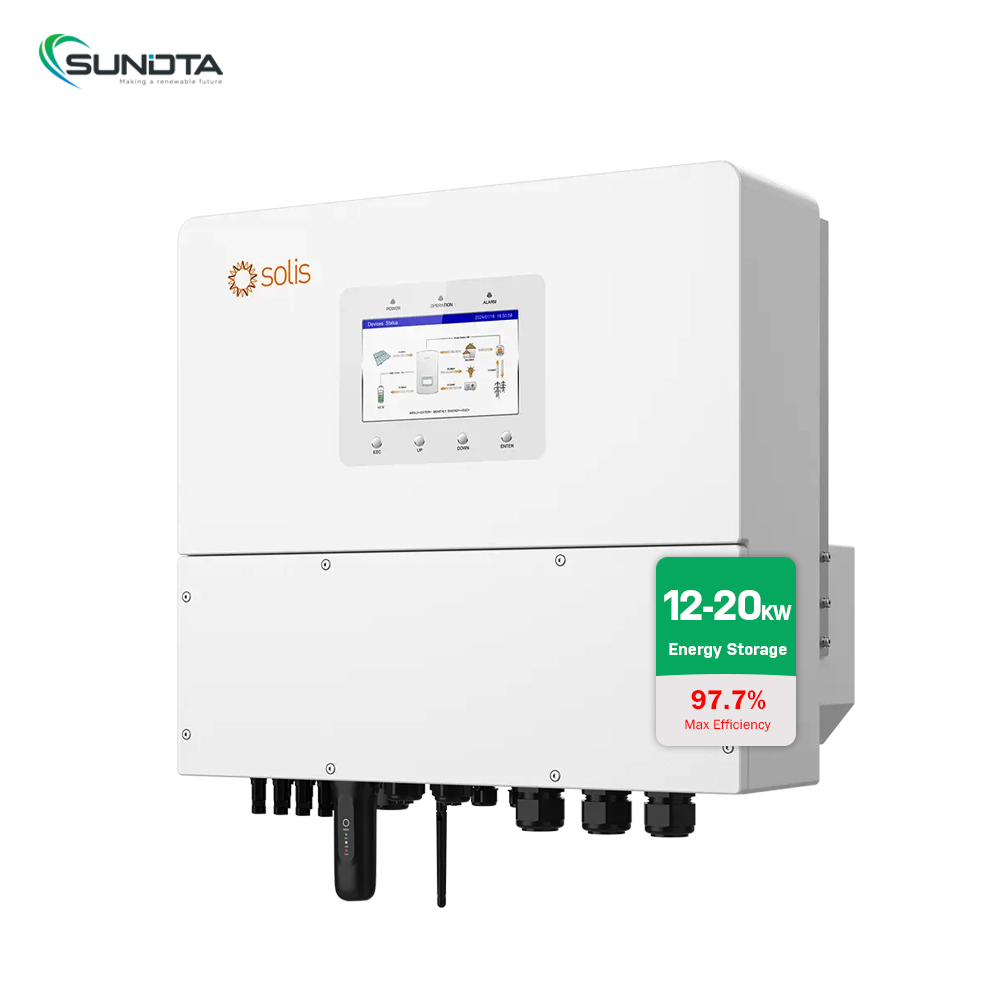

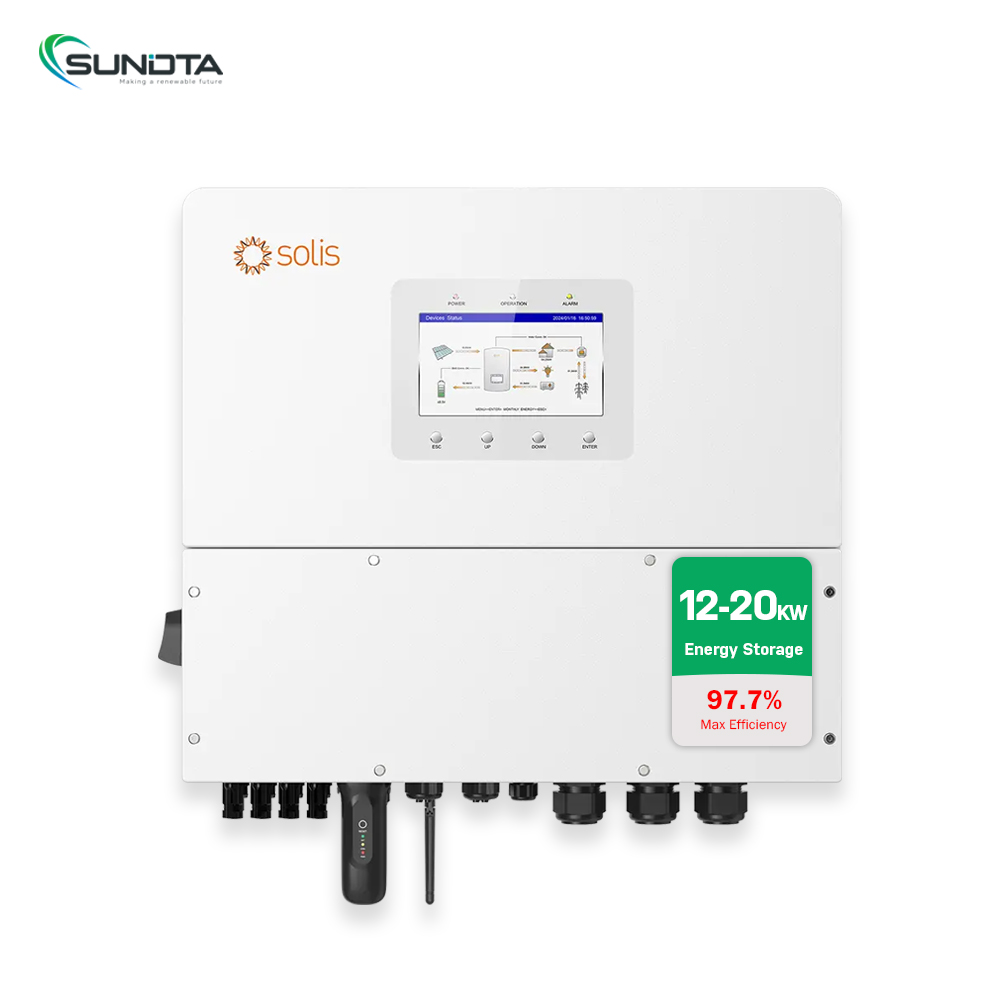

S6-EH3P(12-20)KH系列三相储能逆变器，适用于大型住宅和小型商业光伏储能系统。该系列产品支持发电机组组网和多台逆变器并联运行；4路MPPT设计，非常适合屋顶朝向较多、结构复杂的大型屋顶光伏储能系统。产品具备多种灵活的负载能力，包括UPS级切换；10秒160%浪涌功率后备过载能力，并适应三相不平衡负载、半波负载，为负载提供更友好、更可靠的供电。
主要特点：
1. 智能能源管理
1）AI根据TOU（分时电价）智能管理充放电；
2）与VPP和EMS平台无缝集成，增强能源优化；
3) 内置 SG 适用热泵控制。
2. 高性能
1）支持三相不平衡输出，每相允许高达40％的额定逆变器功率（对于单系统）
2）160%光伏输入容量，最大限度提高太阳能利用率
3）切换时间<10ms
3. 灵活且可扩展
1）兼容主流锂电池；
2）使用并联和交流耦合轻松扩展系统容量。
4. 简单快速的配置
1）7英寸液晶屏，提供直观的用户体验；
2）蓝牙应用程序支持快速简便的设置。
| 数据表 | S6-EH3P(12-20)KH | ||
| 模型 | 12千 | 15千 | 2万 |
| 输入直流（PV侧） | |||
| 建议最大光伏阵列尺寸 | 24千瓦 | 30千瓦 | 40千瓦 |
| 最大可用光伏输入功率 | 19.2千瓦 | 24千瓦 | 32千瓦 |
| 最大输入电压 | 1000伏 | ||
| 额定电压 | 600伏 | ||
| 启动电压 | 160伏 | ||
| MPPT电压范围 | 200 - 850 伏 | ||
| 最大输入电流 | 4 × 20 安 | ||
| 最大短路电流 | 4 × 30 安 | ||

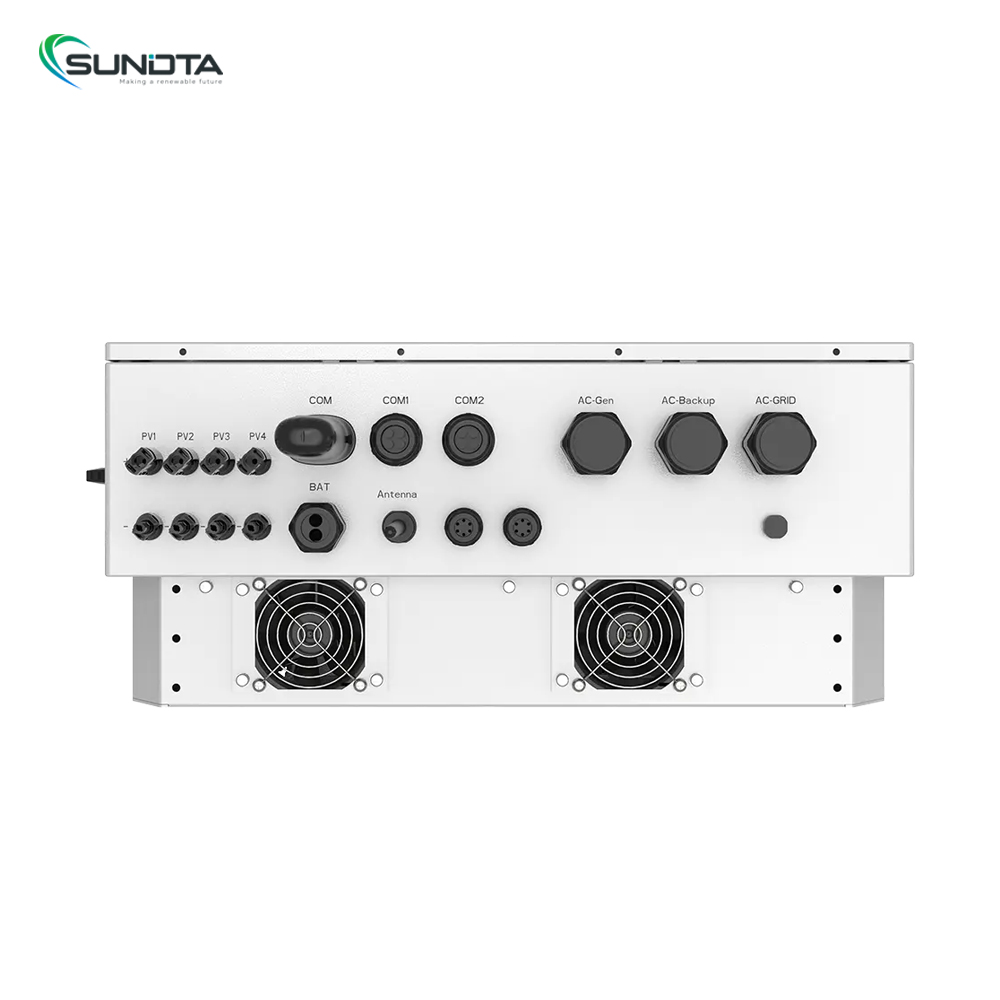

| MPPT数量/最大输入组串数 | 4 / 4 | ||
| 电池 | |||
| 电池类型 | 锂离子 | ||
| 电池电压范围 | 120 - 800 伏 | ||
| 最大充电/放电功率 | 12千瓦 | 15千瓦 | 20千瓦 |
| 最大充电/放电电流 | 50A | ||
| 沟通 | CAN/RS485 | ||
| 输出交流电（电网侧） | |||
| 额定输出功率 | 12千瓦 | 15千瓦 | 20千瓦 |
| 最大视在输出功率 | 12千伏安 | 15千伏安 | 20千伏安 |
| 额定电网电压 | 3/N/PE，220V/380V，230V/400V | ||
| 额定电网频率 | 50赫兹/60赫兹 | ||
| 额定电网输出电流 | 18.2 安/17.3 安 | 22.8 安/21.7 安 | 30.4 安/28.9 安 |
| 最大输出电流 | 18.2 安/17.3 安 | 22.8 安/21.7 安 | 30.4 安/28.9 安 |
| 功率因数 | > 0.99（0.8 领先 - 0.8 滞后） | ||
| 谐波失真 | < 3% | ||
| 输入交流电（电网侧） | |||
| 输入电压范围 | 304 - 437 伏 / 320 - 460 伏 | ||
| 最大输入电流 | 27.3 安/26.0 安 | 34.2 安/32.5 安 | 45.6 安/43.3 安 |
| 额定电网频率 | 50赫兹/60赫兹 | ||
| 频率范围 | 45 - 55赫兹/55 - 65赫兹 | ||
| 输出交流电（备用） | |||
| 额定输出功率 | 12千瓦 | 15千瓦 | 20千瓦 |
| 最大视在输出功率 | 1.6倍额定功率，10秒 | ||
| 备用开关时间 | < 10 毫秒 | ||
| 额定输出电压 | 3/N/PE，220V/380V，230V/400V | ||
| 额定频率 | 50赫兹/60赫兹 | ||
| 额定输出电流 | 18.2 安/17.3 安 | 22.8 安/21.7 安 | 30.4 安/28.9 安 |
| THDv（@线性负载） | < 3% | ||
| 效率 | |||
| 最大效率 | 97.7% | ||
| 欧盟效率 | 97.5% | ||
| BAT 通过 PV 最大效率充电 | 98.5% | ||
| BAT 充电/放电至 AC 最大效率 | 97.2% | ||
| 保护 | |||
| 防孤岛保护 | 是的 | ||
| 输出过流保护 | 是的 | ||
| 短路保护 | 是的 | ||
| 集成 AFCI 2.0 | 选修的 | ||

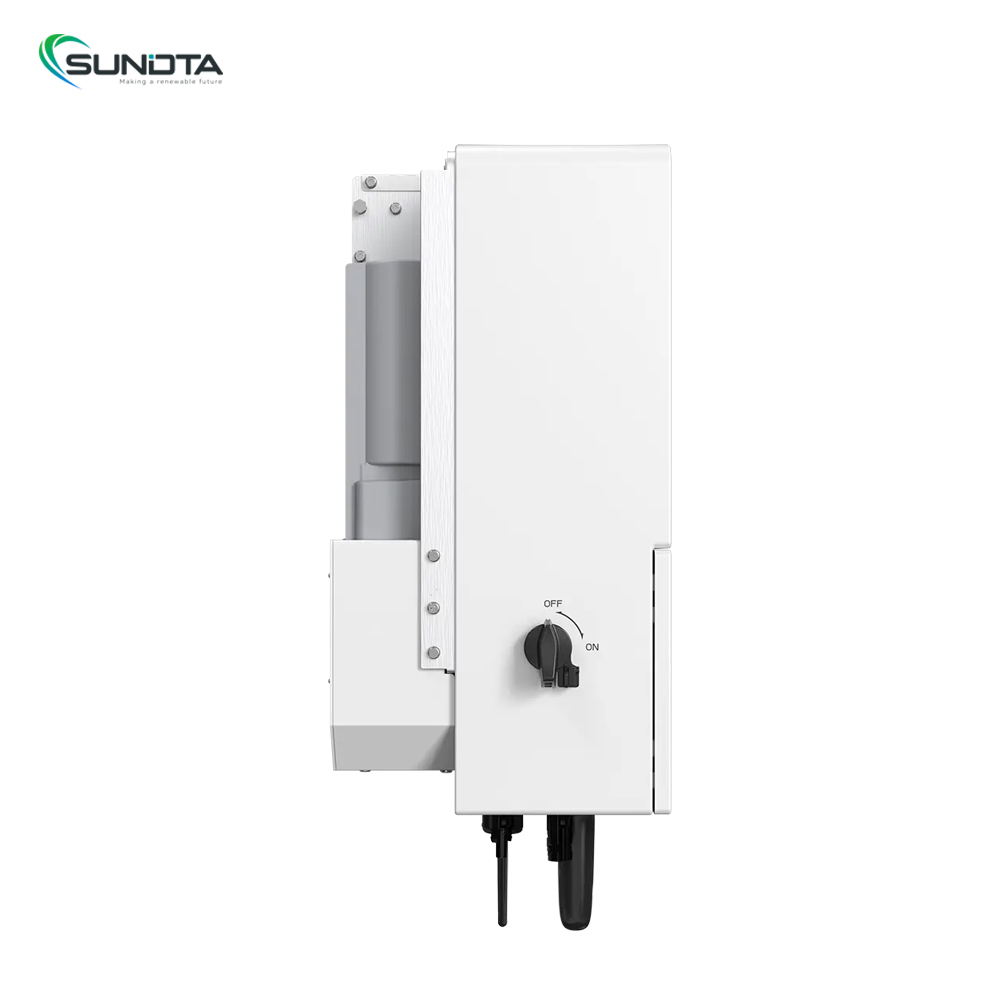

| 集成直流开关 | 是的 | ||
| 直流反极性保护 | 是的 | ||
| 光伏过压保护 | 是的 | ||
| 电池反接保护 | 是的 | ||
| 数据表 2 | 一般数据 |
| 最大允许相位不平衡（电网和备用） | 100% |
| 每相最大功率（电网和备用） | 40%额定功率 |
| 尺寸（宽 × 高 × 深） | 563 × 546 × 250 毫米 |
| 重量 | 35.2公斤 |
| 拓扑 | 无变压器 |
| 自身消耗（夜间） | < 25 瓦 |
| 工作环境温度范围 | -25～+60℃ |
| 相对湿度 | 0 - 95% |
| 防护等级 | IP66 |
| 噪音排放（典型值） | < 65 分贝 (A) |
| 冷却概念 | 智能风冷 |
| 最大运行高度 | 4000米 |
| 电网连接标准 | EN 50549-1/-10、VDE4105、CEI 0-21、CEI 0-16、NC-RFG TypeB、NRS 097-2-1、LTU-1、G99、PEA |
| 安全/EMC标准 | IEC/EN 62109-1/-2、IEC/EN 61000-6-1/-2/-3/-4 |
|
|
|
|
